Nuova Elettronica LX.811 – Magnetoterapia Alta Frequenza Kit
Magnetoterapia AF 27-250 MHz | Oscillatore Swippato | Rivista N.119
Descrizione del Prodotto
Il kit LX.811 è un generatore di magnetoterapia ad alta frequenza (AF) ad effetto concentrato, originariamente pubblicato dalla rivista Nuova Elettronica nel numero 119 dell’ottobre 1987. Questo dispositivo rappresenta un’evoluzione del precedente LX.711, grazie all’utilizzo di un oscillatore swippato in grado di coprire in modo continuo tutta la gamma di frequenze da 27 a 250 MHz, senza lasciare “buchi” di frequenza.

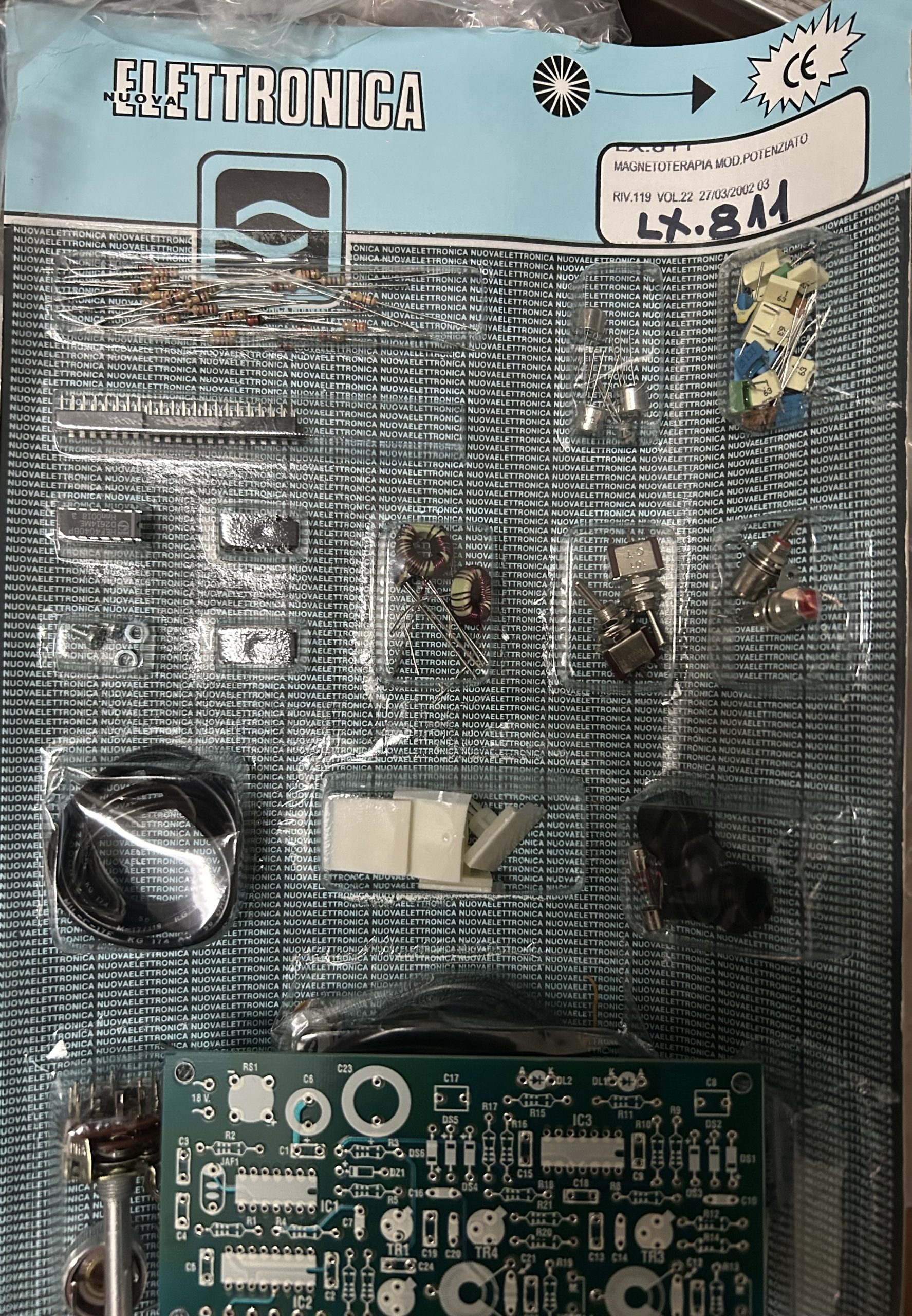

Il kit include: circuito stampato principale LX.811, due diffusori a disco irradiante LX.811B completi di cavo coassiale, tutti i componenti elettronici per il montaggio (resistenze, condensatori, transistor, integrati CD.4001/CD.4040, diodi, bobine), documentazione tecnica originale. Nota: contenitore e trasformatore NON inclusi (reperibili separatamente o sostituibili con alimentatore switching).
Caratteristiche Tecniche
- Modello: LX.811 Magnetoterapia Alta Frequenza
- Tipo: Generatore AF-VHF con oscillatore swippato
- Gama frequenze AF: 27-250 MHz (copertura continua)
- Frequenze impulsive: 40-80-160-320-640 Hz (selezionabili)
- Tensione uscita: Circa 70V picco-picco
- Uscite: 2 canali separati di pari potenza
- Diffusori: 2 unità LX.811B a spirale concentrata
- Alimentazione: 18V AC 0.5A (trasformatore non incluso)
- Tensione DC interna: 24-25V DC non stabilizzati
- Integrati: 3 C/MOS (CD.4001, CD.4040) + 4 transistor
- Applicazioni: Fisioterapia, antalgico, antinfiammatorio, ricalcificazione ossea
Contenuto della Confezione
| Componente | Quantità | Stato |
|---|---|---|
| Circuito stampato LX.811 | 1 | Nuovo |
| Diffusori LX.811B (disco irradiante) | 2 | Nuovi con cavo coassiale |
| Componenti elettronici completi | 1 set | Nuovi (resistenze, condensatori, semiconduttori) |
| Bobine L1-L2 (nuclei toroidali + filo) | 2 | Da avvolgere (36 spire con presa centrale) |
| Documentazione tecnica | 1 | Copia rivista N.119 |
| Contenitore metallico MO.811 | – | NON INCLUSO |
| Trasformatore 18V 0.5A | – | NON INCLUSO |
Principio di Funzionamento
A differenza della magnetoterapia a bassa frequenza, il LX.811 lavora in alta frequenza (27-250 MHz) con modulazione impulsiva. L’oscillatore swippato genera un segnale AF-VHF che copre in modo continuo tutta la gamma di frequenze, permettendo di “eccitare” tutte le cellule del corpo indipendentemente dalla loro frequenza di risonanza specifica. Le cellule, quando eccitate dalla loro esatta frequenza, si ricaricano più velocemente, accelerando i processi di guarigione e rigenerazione tissutale.
Le 5 frequenze impulsive disponibili:
- 640 Hz: Per dolori acuti e prime applicazioni (ricarica veloce cellule)
- 320 Hz: Per applicazioni successive e dolori moderati
- 160 Hz: Frequenza standard per la maggior parte dei trattamenti
- 80 Hz: Per malattie croniche e trattamenti prolungati
- 40 Hz: Per trattamenti di mantenimento e prevenzione
Tabella Applicazioni Terapeutiche
| Patologia | Frequenza Consigliata | Durata |
|---|---|---|
| Fratture ossee / Osteoporosi | 160-80 Hz | 40-50 min (2 volte/giorno) |
| Artrosi cervicale / Torcicollo | 640→320→160 Hz | 25 min (2-3 volte/giorno) |
| Strappi muscolari | 320-160 Hz | 20-30 min |
| Emicrania / Cefalea | 160-320 Hz | 15-30 min |
| Acne / Cicatrici | 160 Hz | 20-25 min |
| Sciatica / Dorsali | 640→320→160 Hz | 25-40 min |
💡 Alimentazione Alternativa con Switching
Alimentatore Switching Compatibile:
In alternativa al trasformatore tradizionale 18V AC 0.5A, è possibile utilizzare un alimentatore switching con le seguenti caratteristiche:
- Tensione: 24-30V DC stabilizzati (equivalenti ai 24-25V DC del raddrizzatore originale)
- Corrente: 0.5A (500mA) minimo – consigliato 1A per margine di sicurezza
- Potenza: 15-20W minimo
- Tipo: Alimentatore switching con uscita DC già stabilizzata
- Connettore: Morsettiera o jack compatibile con ingresso circuito
Vantaggi: Utilizzando un alimentatore switching esterno che fornisce direttamente 24-30V DC stabilizzati, non sarà necessario montare la sezione di alimentazione del circuito (trasformatore, ponte raddrizzatore RS1, condensatori elettrolitici di livellamento), semplificando notevolmente il montaggio e riducendo ingombri, peso e dissipazione di calore. Collegare direttamente l’uscita dell’alimentatore switching ai punti di alimentazione indicati nello schema (dopo il ponte raddrizzatore).
Nota tecnica: Il circuito originale prevede un trasformatore 18V AC che, una volta raddrizzato, produce circa 25V DC non stabilizzati (18V × 1.41 = 25.38V). Un alimentatore switching da 24-30V DC è quindi perfettamente equivalente e compatibile.
Specifiche Tecniche Dettagliate
Circuito Principale LX.811:
- IC1: CD.4001 (Quad 2-input NOR gate) – oscillatore e flip-flop
- IC2: CD.4040 (12-stage binary counter) – divisore frequenze
- IC3: CD.4001 (monostabili per pilotaggio LED)
- TR1: 2N2222 – amplificatore pilotaggio
- TR2: 2N2905 – commutatore alimentazione
- TR3-TR4: 2N4427 – oscillatori AF-VHF di potenza
- Bobine L1-L2: 36 spire con presa centrale su nuclei toroidali (filo 0.4mm)
- Frequenza base oscillatori: 10-11 MHz
- Copertura armoniche: 27-250 MHz (fino a 300 MHz)
- Tensione uscita AF: Circa 70V picco-picco
- Diodi LED: Monitor funzionamento oscillatori (lampeggio 1-12 Hz)

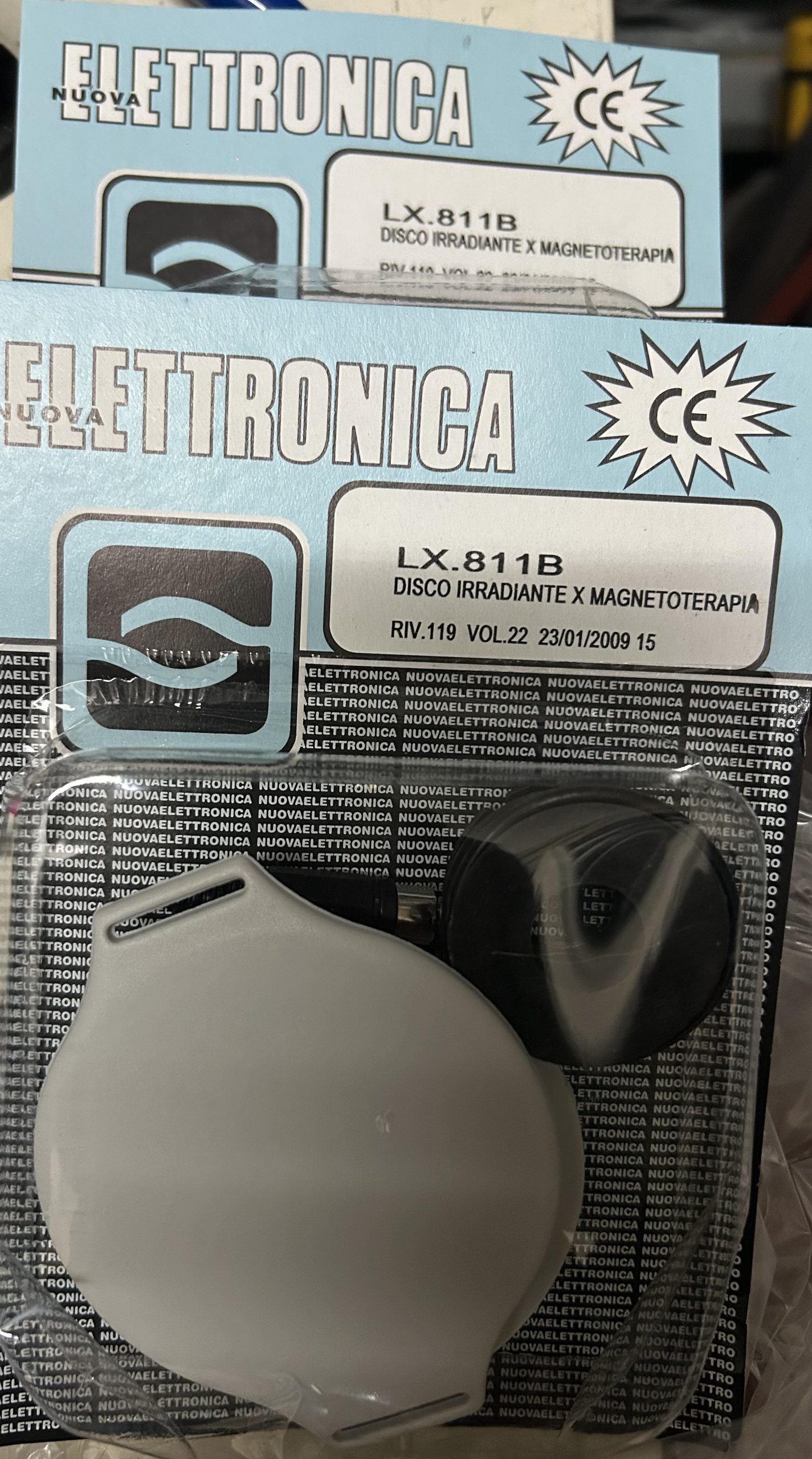

Diffusori LX.811B (Disco Irradiante):
- Spirale doppia incisa su circuito stampato doppia faccia
- Fori metallizzati per concentrazione campo magnetico
- Custodia plastica con asole per fissaggio
- Cavo coassiale 1.5 metri con spinotto maschio
- Design ergonomico per applicazione locale concentrata
⚠️ Informazioni Importanti
- Kit completo pronto per il montaggio (richiede competenze di elettronica)
- Contenitore e trasformatore NON inclusi – reperibili separatamente
- Alternativa consigliata: alimentatore switching 24-30V DC 1A
- Documentazione originale Nuova Elettronica rivista N.119 inclusa
- Prodotto vintage da collezione/funzionale – materiale mai utilizzato
- Necessario avvolgere le bobine L1-L2 (36 spire con presa centrale)
- Richiede saldatore a stagno e strumenti base di elettronica
- Tempi di montaggio stimati: 3-5 ore per esperti
Vantaggi rispetto al modello precedente LX.711
Il LX.811 rappresenta un’evoluzione significativa rispetto al precedente LX.711 grazie a:
- Copertura continua 27-250 MHz: Nessun “buco” di frequenza, tutte le cellule ricevono l’esatta frequenza di risonanza
- Maggior potenza: 70V picco-picco contro i 20-25V del LX.711
- Doppia uscita: Due canali indipendenti senza dimezzamento di potenza
- Dischi concentratori: Spirali che concentrano l’energia sulla zona specifica
- Frequenze impulsive ottimizzate: Eliminate 8-14 Hz (troppo lente), mantenute 40-640 Hz
- Risultati più veloci: Tempi di guarigione ridotti grazie alla maggior efficacia
📋 Prezzo Originale di Lancio (1987)
Kit LX.811 completo (con trasformatore): 56.000 lire (circa €29)
Mobile metallico MO.811: 28.000 lire (circa €14)
Disco irradiante LX.811B (cadauno): 10.000 lire (circa €5)
Totale originale: 94.000 lire (circa €48) – equivalente a circa €120-130 attuali (rivalutato per inflazione)
