Descrizione
Nuova Elettronica LX.1146 – Magnetoterapia Professionale Kit Completo (manca il trasformatore)
Kit Vintage Nuova Elettronica | Rivista N.167 | Dispositivo Medicale B.F.
Descrizione del Prodotto
Il kit LX.1146 è un generatore di magnetoterapia a bassa frequenza (B.F.) ad alta efficienza di tipo professionale, originariamente pubblicato dalla rivista Nuova Elettronica nel numero 167. Questo dispositivo è progettato per applicazioni terapeutiche mediante campi magnetici pulsati, con diffusori specifici per trattamenti osteoarticolari e muscolari.

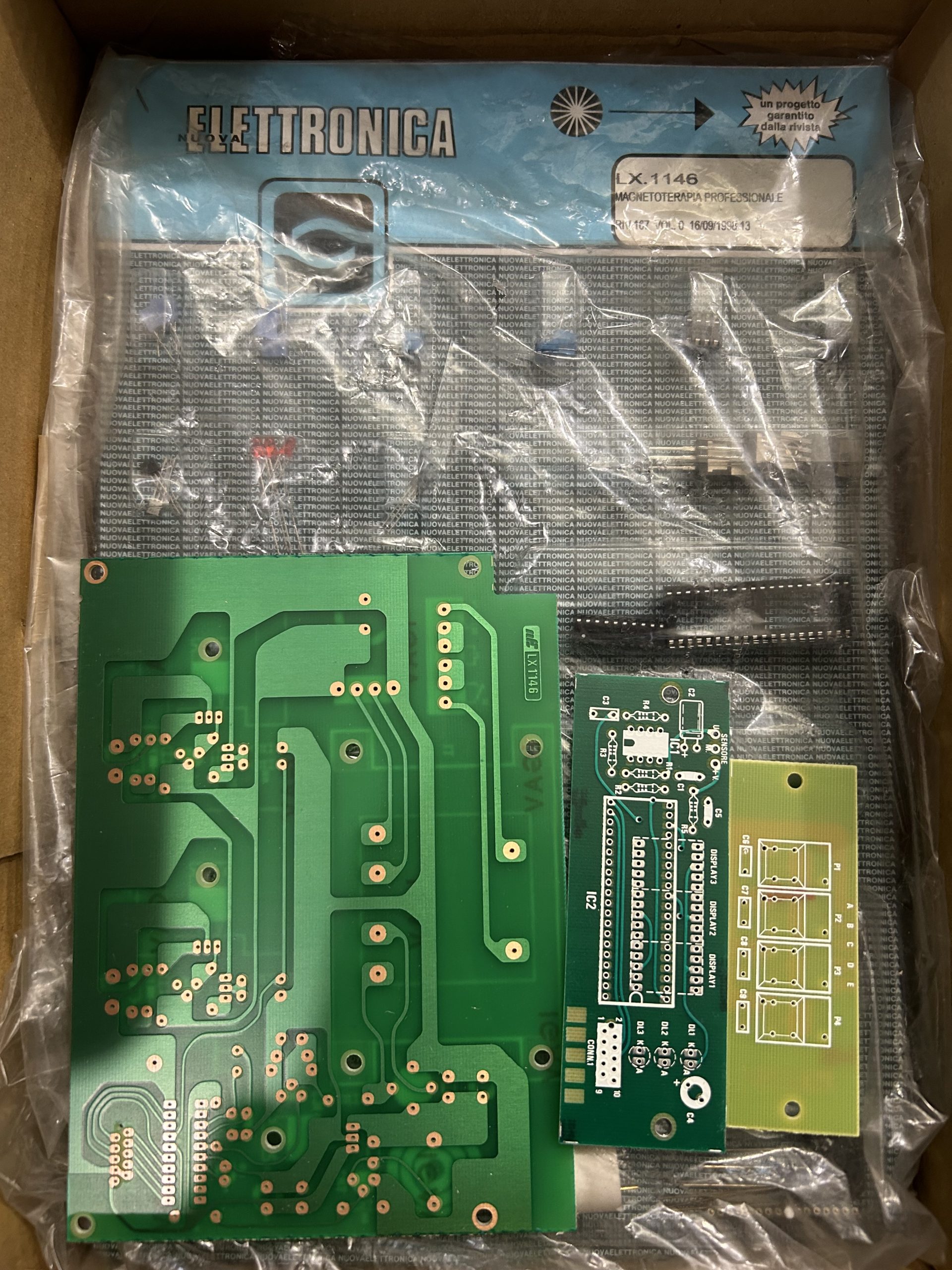

Il kit include: contenitore originale, due diffusori magnetici MP90 completi di cavo, circuiti stampati professionali (LX.1146 + LX.1146-B), tutti i componenti elettronici per il montaggio, documentazione tecnica e frontale serigrafato. Nota: trasformatore non incluso (da reperire separatamente secondo specifiche tecniche).
Caratteristiche Tecniche
- Modello: LX.1146 Magnetoterapia Professionale
- Tipo: Generatore B.F. (Bassa Frequenza) ad alta efficienza
- Frequenze di lavoro: 2-100 Hz (multiprogrammabile)
- Intensità campo magnetico: Regolabile fino a 100 Gauss
- Diffusori: 2 unità MP90 con cavo di collegamento
- Dimensioni PCB: 172mm x 125mm (principale) + 108mm x 40mm (display)
- Alimentazione: Richiede trasformatore esterno (non incluso)
- Applicazioni: Fisioterapia, riabilitazione, trattamenti antalgici
Contenuto della Confezione
| Componente | Quantità | Stato |
|---|---|---|
| Circuito stampato principale LX.1146 | 1 | Nuovo |
| Circuito stampato display LX.1146-B | 1 | Nuovo |
| Diffusori magnetici MP90 | 2 | Nuovi con cavo |
| Componenti elettronici | 1 set | Completo |
| Contenitore | 1 | Incluso |
| Trasformatore di alimentazione | – | NON INCLUSO |
Tabella Programmi Terapeutici
Il dispositivo supporta molteplici frequenze per diverse patologie:
| Patologia | Frequenza (Hz) | Gauss |
|---|---|---|
| Artrosi, Artrite | 50-100 | 20-30 |
| Fratture ossee | 12-25 | 20-30 |
| Infiammazioni, Edemi | 50-100 | 30-40 |
| Contratture muscolari | 25-50 | 30-40 |
| Osteoporosi | 50-100 | 20-30 |
Informazioni Importanti
- Kit completo pronto per il montaggio (richiede competenze di elettronica)
- Necessario reperire trasformatore di alimentazione secondo specifiche tecniche
- Documentazione originale Nuova Elettronica inclusa
- Prodotto vintage da collezione/funzionale – materiale mai utilizzato

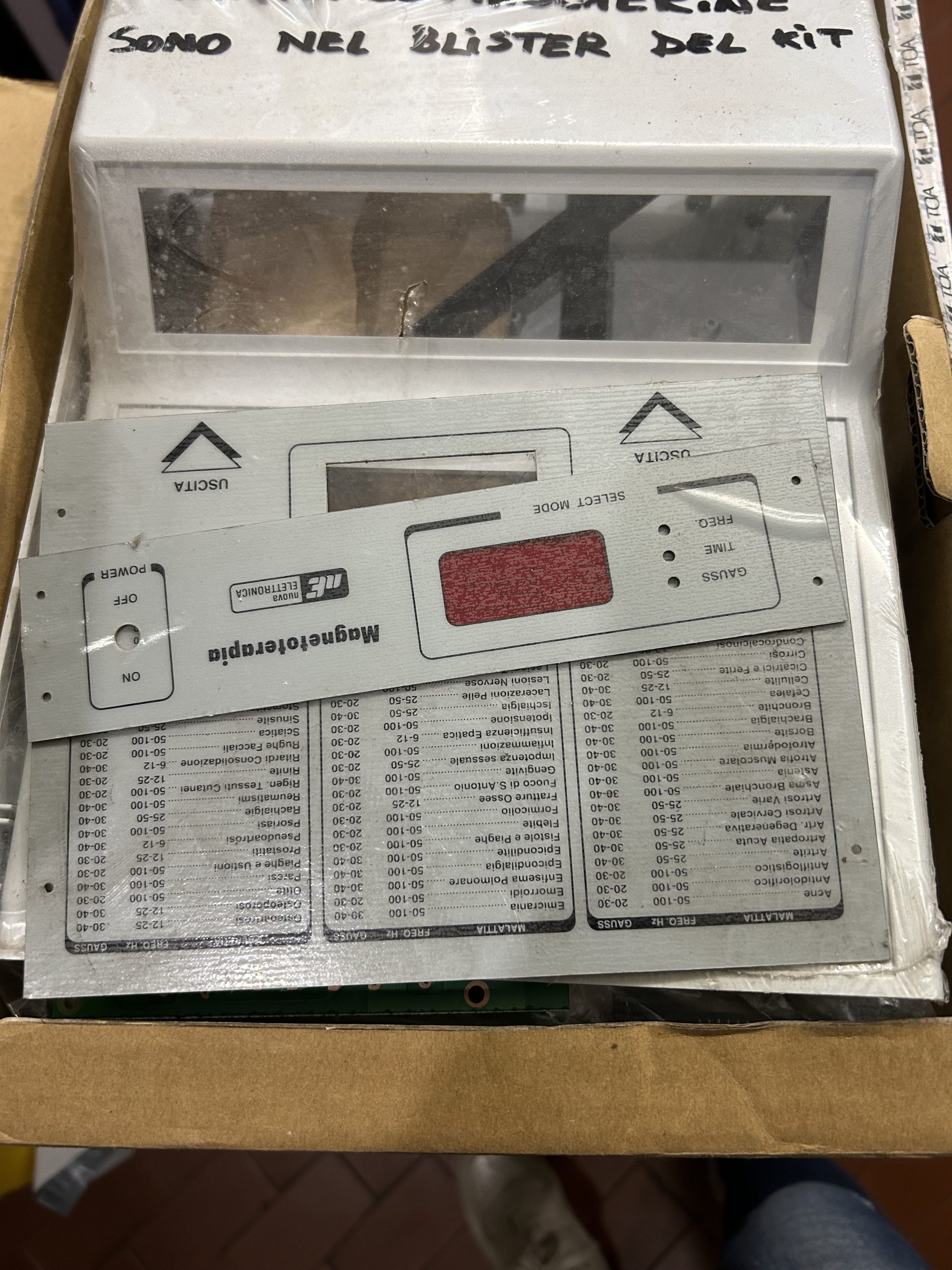

- Frontale serigrafato professionale con indicatore LED e display
Specifiche Tecniche Dettagliate
Circuito Principale LX.1146:
- Microprocessore per generazione forme d’onda programmabili
- Display a 3 cifre per visualizzazione parametri
- Selettore modalità di funzionamento
- Regolazione intensità campo magnetico
- Timer programmabile

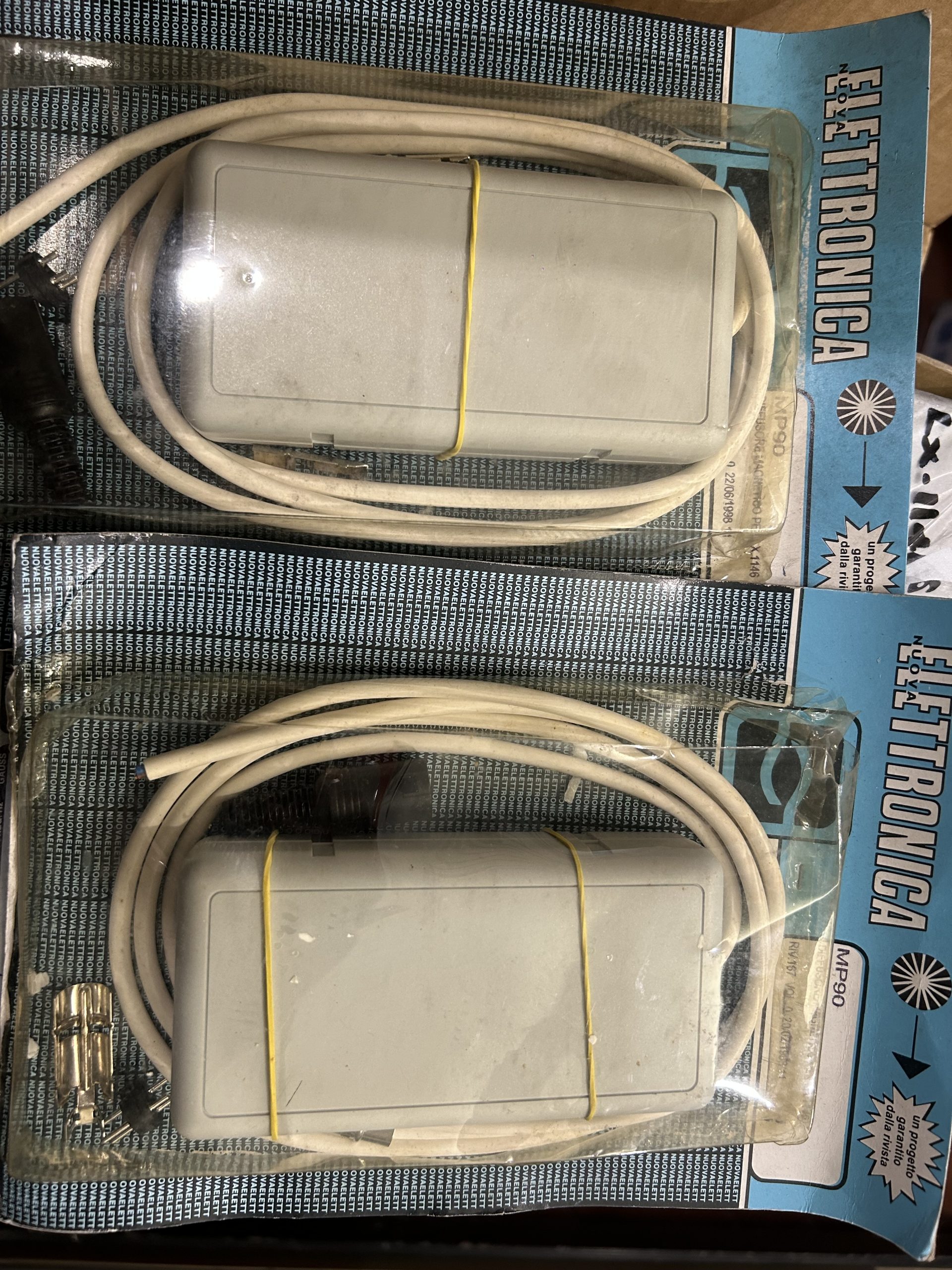

Diffusori MP90:
- Bobine magnetiche ad alta efficienza
- Design ergonomico per applicazione locale
- Cavi di collegamento inclusi
💡 Soluzione Alimentazione Alternativa
Alimentatore Switching Compatibile:
In alternativa al trasformatore tradizionale, è possibile utilizzare un alimentatore switching con le seguenti caratteristiche:
- Tensione: 24-30V DC stabilizzati
- Corrente: 0.5A (500mA) minimo
- Potenza: 15-20W
- Tipo: Alimentatore switching con uscita DC già stabilizzata
Vantaggi: Utilizzando un alimentatore switching esterno, non sarà necessario montare la sezione di alimentazione del circuito (ponte raddrizzatore, condensatori e stabilizzatore LM.317), semplificando il montaggio e riducendo ingombri e dissipazione di calore. Collegare direttamente l’uscita dell’alimentatore switching ai punti di alimentazione indicati nello schema del kit.
